SecoGear系列是一款緊湊型空氣絕緣開關設備,在設計上有所創新,在安全性、可靠性、性能及可持續性方面位于行業前沿。根據 GB/T3906 和IEC 62271-200交流金屬封閉開關設備標準，在國家權威試驗機構獲得認證。SecoGearP/V開關設備能控制和保護電纜、變壓器、電容和電機等工業常用設備。SecoGearP/V能在所有中壓電力切換、控制和防護應用領域一展所長。
產品特點
- 戶內通用的安全可靠型開關設備
- 配備最新的固封極柱式SecoVac VB2 Plus真空斷路器
- 留有足夠空間的電纜室，便于電纜連接
- 內部燃弧等級達到AFLR，最高40kA/1s，50kA/0.5s
- 試驗同時符合 GB和 IEC標準
- 完整的聯鎖系統，防止不正確操作，提高了安全性
- 12kV及以下抗震水平達到AG5，24kV達到AG3
- 戶內交流金屬封閉開關設備，用于各類變、配電站緊湊型設計的空氣絕緣開關設備
最高質量標準
根據GB/T3906，IEC62271-200標準，SecoGearP/V系列通過了國家權威試驗機構的型式試驗。根據GB/T1984，IEC62271-100標準，SecoVac系列真空斷路器同樣通過了國家權威試驗機構的型式試驗。P/V系列產品中配備了該系列的斷路器。采用最高質量標準的先進技術和制造工藝;我們的工程師集成了核心技術。結合斷路器、機制設計、真空電弧控制技術、絕緣技術以及電場控制和分析技術，創造出了高可靠性的緊湊型系統。SecoGearP/V系列采用了目前最佳的中壓技術。SecoGearP/V-12 額定電壓為 3.6/7.2/12kV，額定電流從 630A 到5000A(4000A及以上時要求強制風冷)， SecoGearP/V-24額定電流從630A到3150A(3150A時要求強制風冷)。
所有SecoGear 開關設備都配備了相關規格的 SecoVac VB2 Plus 真空斷路器。
-
IP等級
IP防護等級表示 SecoGearP/V 系列的固體和液體防滲透能力，防護等級用 IP 前綴加兩個字符表示。外殼防護等級為IP4X，柜內不同隔室間的防護等級為IP2X。
-
環境溫度高
應用于船舶的電氣設備的使用條件遠比一般陸地上的嚴峻。溫度是其中很重要的一個因素，因此裝運登記條例要求開關設備能夠在較高的環境溫度(40°C或更高)下工作。如環境溫度超過40°C，請與當?shù)劁N售工程師聯系。
-
組裝高效節能
SecoGear 系列的生產環境高效節能。設計過程和所用的材料標準，無需特殊的處理或制造過程，從而降低了開關設備制造和組裝過程中的能耗。
-
材料使用高效
除能源以外,我們也關注組裝過程中材料使用的效率。例如，鋁鋅鋼板的切割采用高級套料工具，產生的廢物最少。其他產品組件的設計和制造也遵循類似的準則。
-
現場檢查服務次數最低
SecoGear 系列的生命周期長達20年;但在整個生命周期中，維護消耗的能源卻最低。得益于其綠色絕緣和開關技術，在生命周期中也沒有有害SF6 氣體泄漏的危險,無需額外的 SF6氣體壓力檢查維護。
-
材料再利用或循環
SecoGear和 SecoVac 系列使用的所有材料都能再利用，對環境也沒有不良影響。這充分體現了我們在產品設計和生產中承擔的社會責任。
-
運行過程中能源損失最低
SecoGear 系統中的搭接面或轉換點的數目絕對是最少的。這降低了潛在“熱點”的數目，降低了觸頭表面額外的能源損失。

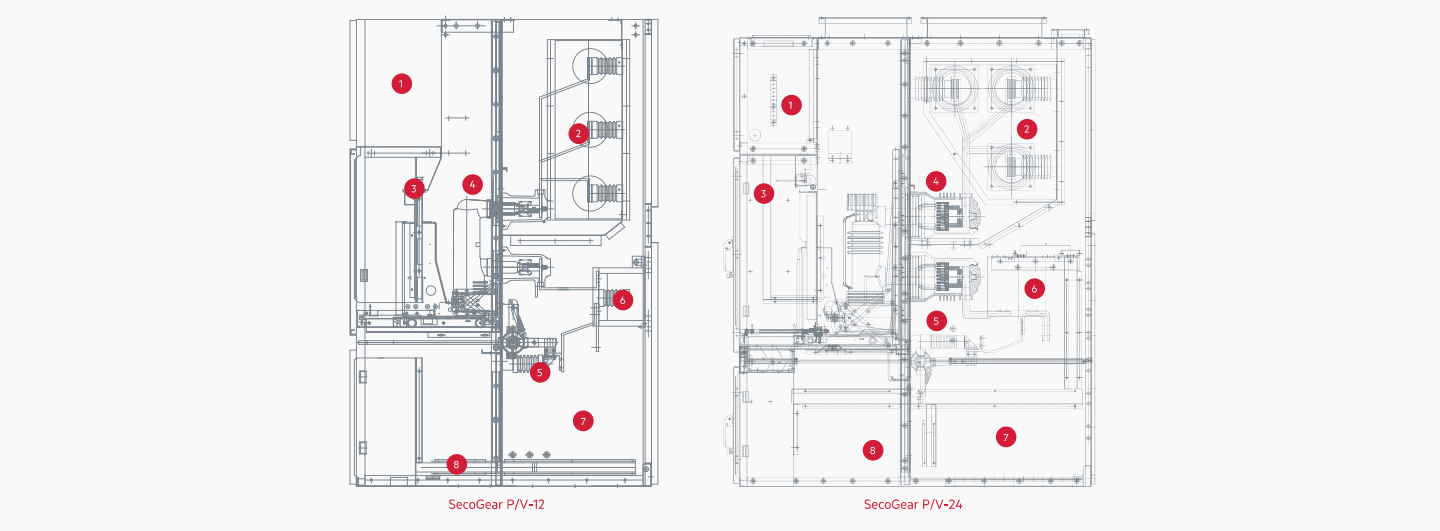

性能與參數
-
低壓室
低壓室由帶接地系統的金屬隔板組成，留有足夠的空間放置控制和保護設備。每一開關都裝有一條完全隔離的二次控制線通路;形成一條連續的、沿著整個開關設備的低壓線通道。
-
母線室
母線室由帶接地系統的金屬隔板組成。母線整段均可作絕緣處理，SecoGearP/V-12通過等級高達5000A，50kA/4s 的型式試驗。SecoGearP/V-24 通過3150A，31.5kA/4s的型式試驗。
-
真空斷路器室
斷路器室由已接地的金屬隔板組成，室內帶有單獨的壓力釋放通道。該室提供了安全聯鎖機構，保證真空斷路器操作的安全性和可靠性。在斷路器室門關閉的情況下，可用面板上的按鈕進行操作。斷路器與電纜室門有機械聯鎖，因此有當斷路器分閘并移至試驗位置(同時接地開關合閘狀態)時才能打開電纜室門。
-
機構活門
當斷路器位于試驗位置時，活門會自動關閉，避免與靜觸頭的接觸。當斷路器在工作位置時，活門自動打開
-
接地開關
可以從開關柜的正面操作接地開關。接地開關與斷路器手車互有機械聯鎖，只有當斷路器在試驗位置時，才能操作接地開關。同時,接地開關和電纜室有機械連鎖保證安全。
-
電流互感器
電流互感器的一次元件被完全封閉在環氧樹脂內，防止污穢物水汽的進入，防護性能卓越。該互感器可配置一個或多個獨立繞組，滿足測量、計量和保護的不同需要。
-
電纜室
電纜室下部裝有支撐電纜的支架。也提供了電纜夾以便固定電纜。此外，金屬底板是可分離的。
-
接地銅排
位于電纜室的底部。通過了相應的接地回路動熱穩定試驗。

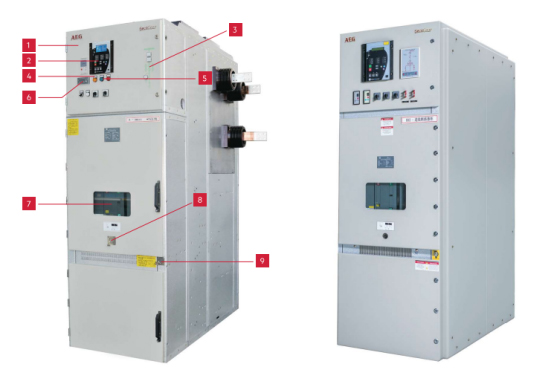

- 01 低壓控制和防護室
面板帶有全部控制開關和指示燈，視圖清晰，操作簡便。
- 02 繼電保護
可以根據用戶的要求安裝各品牌的繼電保護。
- 03 模擬圖
電路模擬圖，清晰顯示工作狀態。
- 04 斷路器位置指示燈
斷路器位置指示燈能顯示其所處的工作試驗位置。
- 05 電氣操作，帶有斷路器狀態指示燈
斷路器分閘/合閘狀態指示燈。
- 06 電壓檢測系統
根據IEC61243-5 標準，開關柜都能可選配備的標準三相電壓檢測系統以檢測電壓。
- 07 可視窗口
斷路器室門的可視窗口，便于目視檢查斷路器的位置:(1)斷路器的狀態(2)彈簧儲能機構的狀態
- 08 斷路器手車操作孔
斷路器搖進/搖出操作孔。
- 09 接地開關操作孔
接地開關分閘/合閘,斷路器分閘/合閘指令開關,可選 LED 燈，指示彈簧儲能機構的“儲能”狀態。
技術參數
| 額定電壓 | kv | 3.6 | 12 | 24 |
| 額定工頻耐受電壓(1min) | kv | 25 | 42 | 65 |
| 額定雷電沖擊耐受電壓(1.2/504s) | kv | 40 | 75 | 65 |
| 額定頻率 | HZ | 50 | 65 | |
| 額定電流(主母線) | A | 630/125011600/2000/2500/3150/4000*5000* | 6301250/1600/2000/2500/3150* | |
| 額定短時耐受電流(有效值4秒) | kA | 25/315/40/5025/315 | 25/315 | |
| 額定峰值耐受電流 | kA | 63/80/100(125*N125(135*)IPGX | IPGX | |
| IP 防護等級 | 外殼 | IPGX | IPGX | |
| 內部燃弧等級 | G0kAs(50kA/05) | 315kA/1s | ||
